～半導体パッケージ早わかり：種類・特徴・用途をまとめて整理～

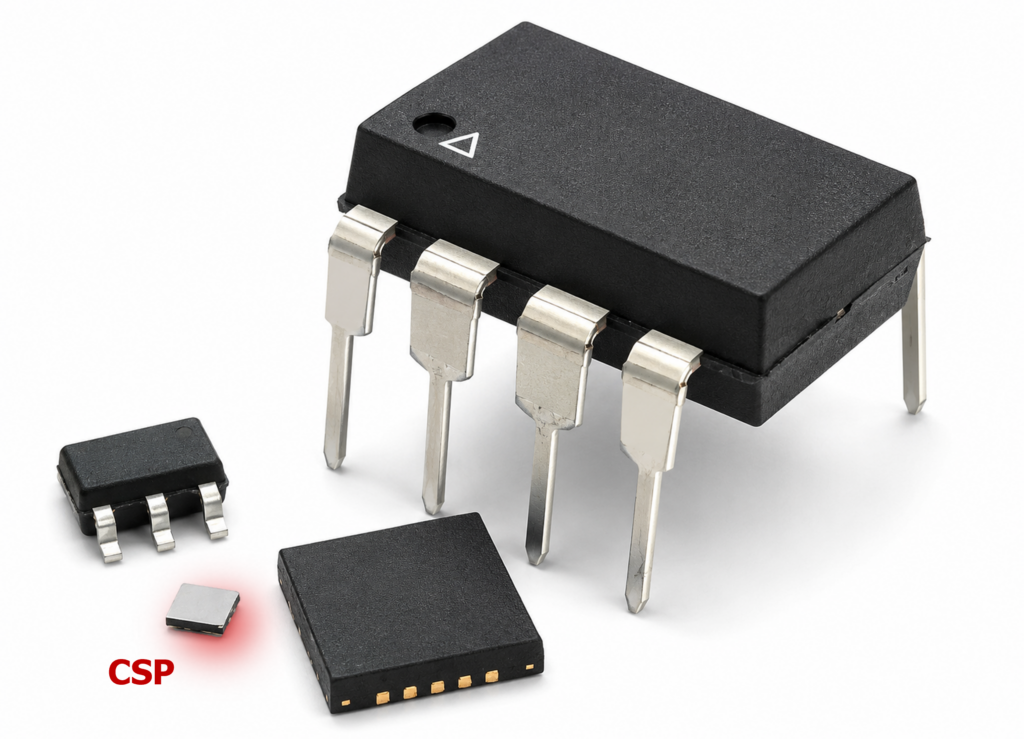

CSP・WLCSP は、半導体パッケージの中でも、チップサイズに限りなく近い超小型・高密度化を実現する代表的な先端パッケージです。従来の挿入実装や表面実装に比べ、限られたスペースでも高機能化が可能なため、スマートフォンやウェアラブル機器などの小型電子機器には欠かせない存在となっています。また、近年では車載・産業用途においても、高い信頼性や実装効率から採用が拡大しています。現代の電子機器を支える重要なパッケージとして、その特徴から検査ポイントまで整理して解説します。
CSP・WLCSP― 「チップとほぼ同じサイズ」がもたらす設計自由度と検査課題

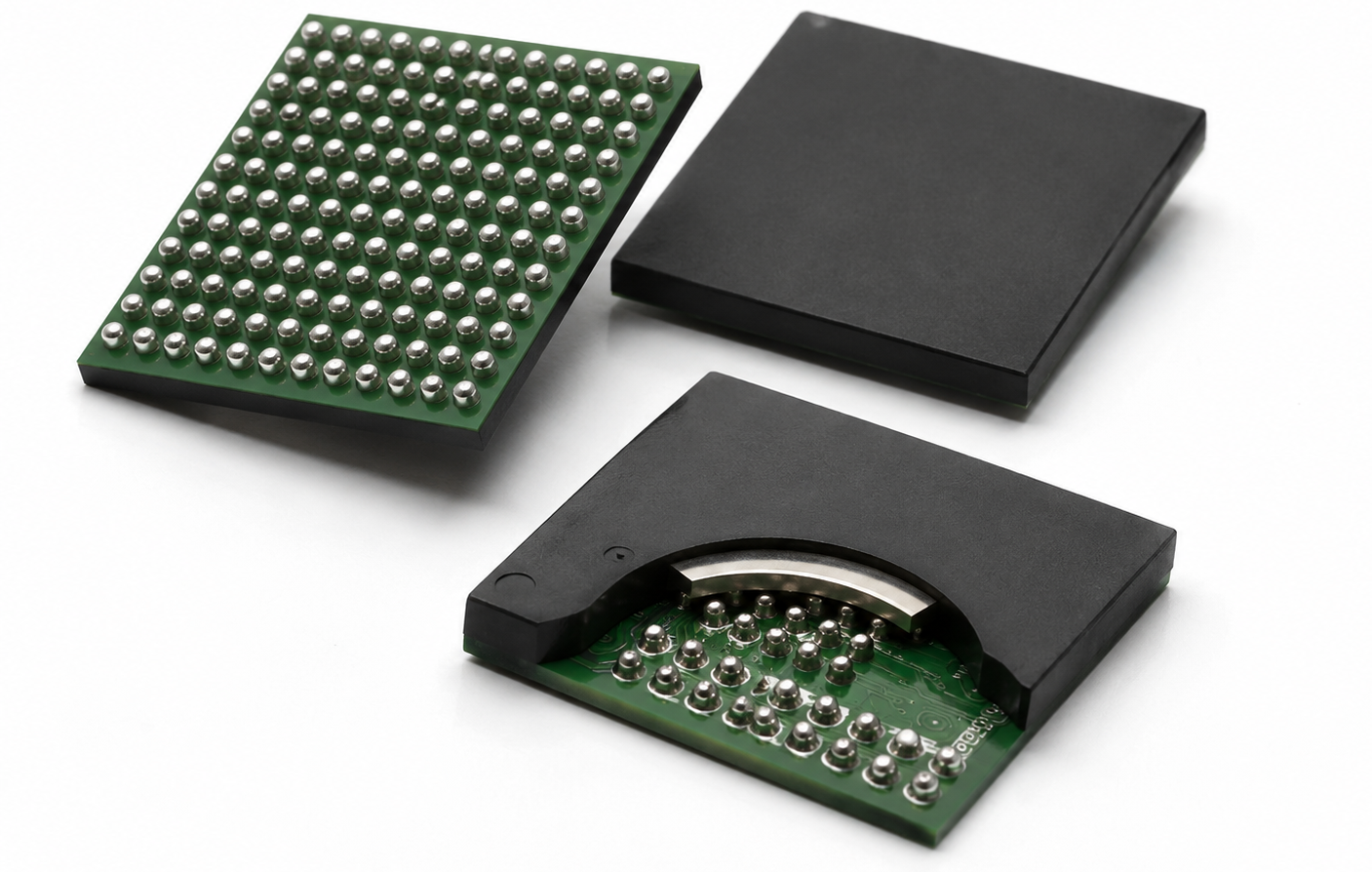

CSP(Chip Scale Package):コンパクトでも、信頼性は妥協しない
CSP は、パッケージ面積がダイ面積に近い “ほぼチップサイズ”のパッケージ概念です。パッケージ重量・体積を最小化し、配線長を短くできるため高速・低消費電力の設計に有利です。

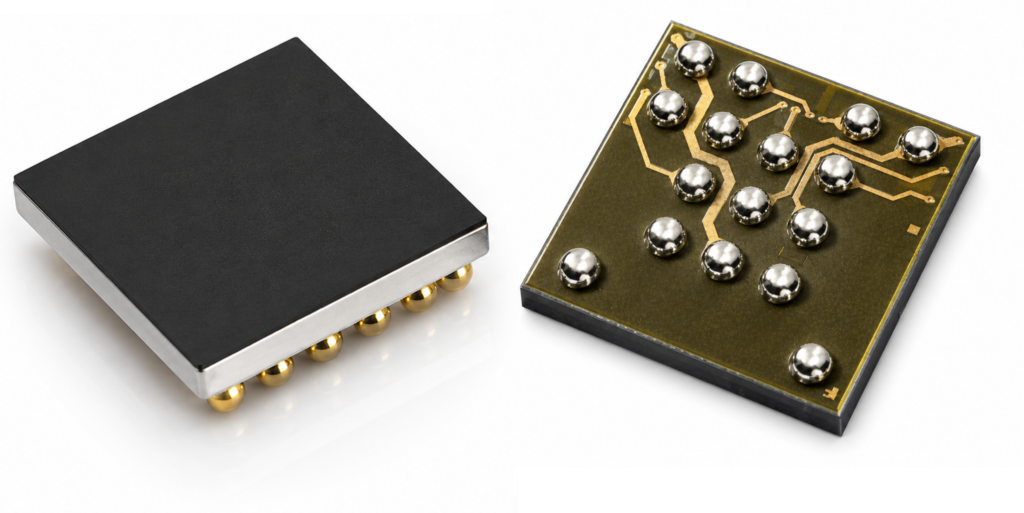

WLCSP(Wafer-Level CSP):チップそのもののような小ささ
WLCSPは“ウェハレベルでパッケージング”を完結させるプロセスで、ウェハ上で再配線やバンプ形成を行い、ダイを切り出したそのままの大きさで実装可能にします（真のチップスケール化）。WLCSPはモバイル機器向けの多くの高密度デバイスで採用されています。

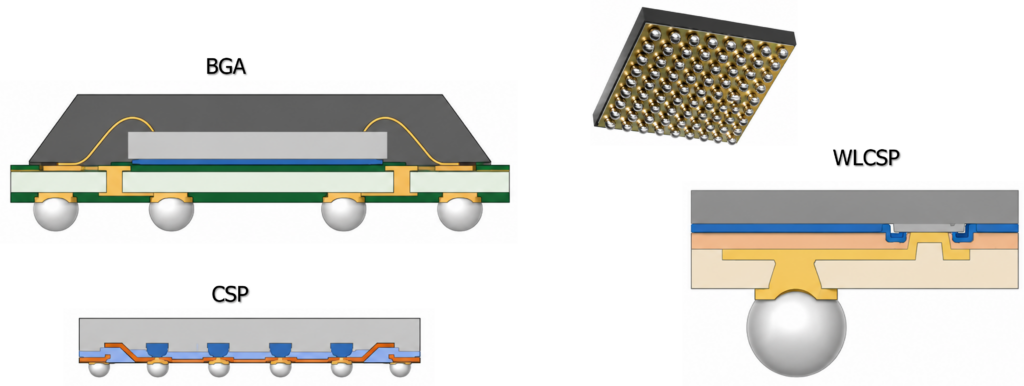

CSP・WLCSP の構造・特徴
- バンプ／ボール配置：CSP・WLCSPは底面に微小なボール（Pb/Sn あるいはCu Pillar＋キャップ）やパッドを並べ、基板と接続します。ボールピッチはデバイス高速化に伴い微細化（例：Pitch ≤ 0.4 mm 以下）しています。
- 熱・電気特性：ダイ直近での接続のため寄生インダクタンス・寄生容量が小さく、高周波性能に優れます。放熱はダイ近傍で分散するため、放熱設計は基板側との協調が重要です。
- プロセス上の利点：ウェハ単位で包装処理する WLCSP は後工程のハンドリングを単純化し、薄型実装が容易です。
スマートフォンやウェアラブル機器、IoT機器向けに最適な超小型パッケージです。SoC、RFフロントエンド、PMIC、小型センサモジュールなど、高密度実装と高I/Oが求められる用途で幅広く採用されています。特にWLCSPは、モバイル機器分野で主流となっている先進パッケージ技術です。

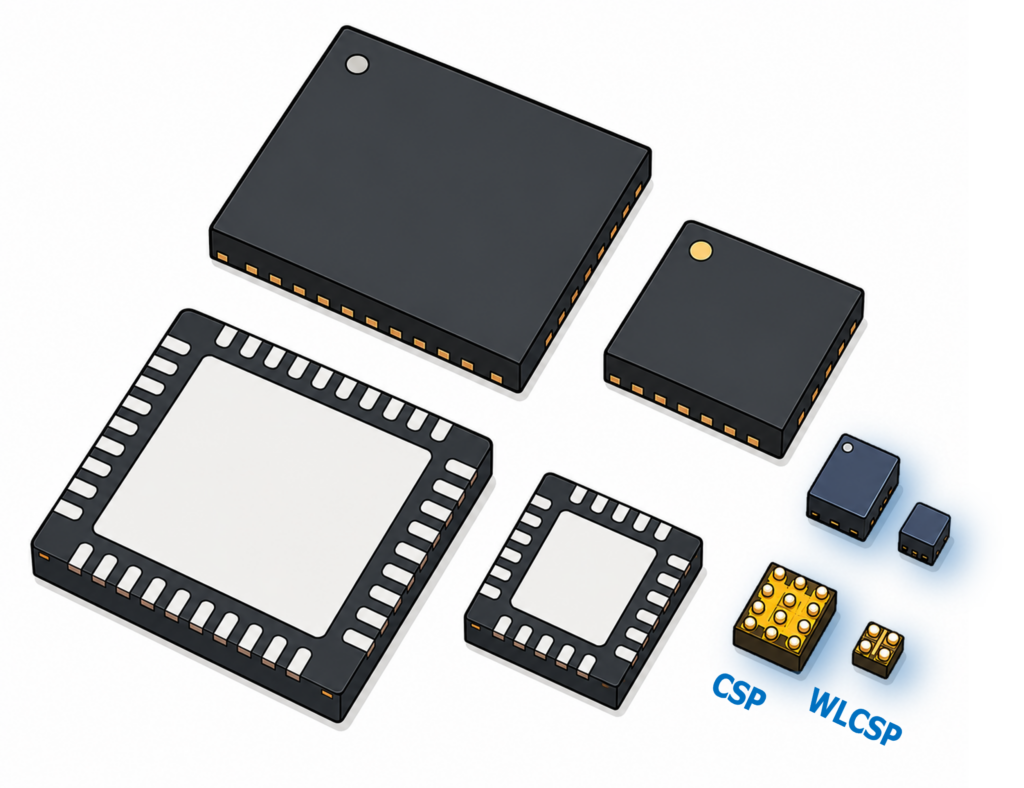

QFN・BGA・CSP・WLCSPの違いとは？
| パッケージ | ||
|---|---|---|
| QFN | リードレス構造を採用しており、薄型・低コスト化に適しています。放熱性が高く、小型実装にも対応しやすいパッケージです。 | 電源IC、アナログIC、車載機器、産業機器など |
| BGA | 端子をパッケージ底面に格子状に配置しており、多ピン・高性能化に対応しています。放熱性や電気特性にも優れています。 | CPU、GPU、車載機器、通信機器など |
| CSP | チップサイズに近い小型パッケージであり、高速・低消費電力設計に適しています。高密度実装にも対応可能です。 | モバイル機器、IoT機器、小型デバイスなど |
| WLCSP | ウェハレベルでパッケージ化を行う超小型パッケージです。高密度実装に優れており、モバイル機器向けの先進パッケージとして広く採用されています。 | スマートフォン、ウェアラブル機器、RFデバイス、センサモジュールなど |
CSP・WLCSP 検査・テスト工程で必要となる治具
CSP・WLCSP の普及に伴い、半導体パッケージはさらに小型化が進んでおり、検査においても高度な対応が必要となっています。
- 狭ピッチ対応：一般的なCSPではP=0.4～0.5; WLCSPではP=0.3以下のバンプピッチの製品もあります。バンプに対して高精度なクランカットのプローブが必要です。
- マルチDUT：WLCSPはウェハー上で複数のDUTにまとめてコンタクトするケースも有り多ピンで高精度なプローブカードが必要です。
CSP・WLCSPの検査においてただピンを当てるだけでなくより電流、非磁性、ケルビン測定など付加価値のあるICソケット、プローブカードを提供いたします。
| 検査課題 | 精研のソリューション提案 ＊各ソリューションをクリックすると、該当するページに移動できます。 |
|---|---|
| 高精度な位置合わせ | 狭ピッチ（P=130 μm 対応）：多数バンプを同時に検査する垂直プローブカードでの対応が可能。 |
| 接触抵抗の安定化 | フラット・クラウン先端対応プローブ：バンプ／パッド面を低荷重で接触できる先端形状の提案。 |
| 高温下での耐久性確保 | 高耐熱プローブ：高温試験や高電流試験に耐えるプローブ材料・バネ設計（耐熱仕様の実績あり）。 |
精研はコンタクトプローブ、狭ピッチプローブカード・ICソケットをラインナップしており、狭ピッチ（P=130µm 程度）まで対応するプローブカードなど、WLCSP・CSP検査ニーズに対応していますCSP・WLCSPは、小型化・高周波性能・薄型化を実現するために欠かせない先進パッケージ技術です。その一方で、検査工程では微細接触、狭ピッチ対応、耐熱性、耐久性など、高度なプロービング技術が求められます。
精研では、狭ピッチ対応プローブカードをはじめ、多様な用途に対応可能なコンタクトプローブをご提案しております。豊富な実績と技術力を活かし、お客様の検査課題に最適なソリューションをご提供いたします。
「微細化への対応に課題がある」「安定した接触性能を実現したい」などございましたら、ぜひ株式会社精研までお気軽にご相談ください。
